In einer Rohrdurchmesser-Tabelle werden die gängigen Rohrgrößen übersichtlich gegenübergestellt. Diese Tabelle stelle ich in diesem Artikel als Excel-Vorlage und als PDF zum Download bereit.
Hier geht’s direkt zum Download.
Wichtige Fakten im Umgang mit der Rohrdurchmesser-Tabelle
Um Rohrdurchmesser-Tabellen richtig zu nutzen, muss man den Unterschied zwischen Außendurchmesser, Innendurchmesser und Wandstärke kennen. Diese drei Angaben beschreiben jeweils unterschiedliche Eigenschaften eines Rohres.
- Der Außendurchmesser der Rohre bezeichnet den Abstand von der äußeren Rohrkante zur gegenüberliegenden äußeren Rohrkante. Er ist vor allem dann entscheidend, wenn Rohre in Halterungen, Schellen oder Durchführungen passen müssen oder wenn mehrere Rohre nebeneinander verlegt werden.
- Der Innendurchmesser beschreibt den freien Querschnitt im Inneren des Rohres. Diese Angabe ist für den Durchfluss relevant. Je größer der Innendurchmesser, desto mehr kann durch das Rohr fließen. In vielen Tabellen wird der Innendurchmesser aus der Differenz von Außendurchmesser und Wandstärke berechnet.
- Die Wandstärke gibt an, wie dick das Rohrmaterial ist. Sie beeinflusst sowohl die Stabilität als auch den Innendurchmesser eines Rohres. Zwei Rohre mit identischem Außendurchmesser können je nach Wandstärke unterschiedliche Innendurchmesser haben. Eine größere Wandstärke bedeutet in der Regel eine höhere Belastbarkeit.
Was bedeutet DN (Nennweite)?
Die Abkürzung DN steht für Nennweite (oder im Original: diamètre nominal). Dabei handelt es sich nicht um ein direktes Maß in Millimetern, sondern um eine genormte Bezeichnung, mit der Rohrgrößen eindeutig klassifiziert werden.
Die Nennweite DN dient in erster Linie dazu, Rohre miteinander kompatibel zu machen. Wenn beispielsweise ein Rohr und ein passendes Fitting beide mit derselben DN gekennzeichnet sind, passen sie in der Regel zusammen – auch wenn sich die tatsächlichen Durchmesser in Millimetern unterscheiden können.
Historisch orientierte sich die Nennweite ungefähr am Innendurchmesser eines Rohres. Durch unterschiedliche Wandstärken und Materialien ist dieser Bezug heute jedoch nur noch näherungsweise gegeben. Aus diesem Grund sollte DN nicht als exakter Durchmesser verstanden werden, sondern als Größenangabe innerhalb eines genormten Systems.
DN ist keine Messgröße, sondern eine genormte Bezeichnung zur Einordnung von Rohrgrößen.
Fehler bei der Auswahl von Rohrdurchmessern
Die meisten Probleme entstehen durch falsche Annahmen:
- Die Annahme, dass DN einem festen Millimetermaß entspricht
- Der Versuch, Zollangaben direkt in Millimeter umzurechnen
- Die Gleichsetzung von Außen- und Innendurchmesser
- Das Ignorieren der Wandstärke
- Der Vergleich von Rohren aus unterschiedlichen Materialien ohne Normbezug
Wer diese Punkte berücksichtigt, vermeidet Fehlkäufe und unnötige Anpassungen.
Rohrdurchmesser Tabelle: Übersicht und richtige Anwendung

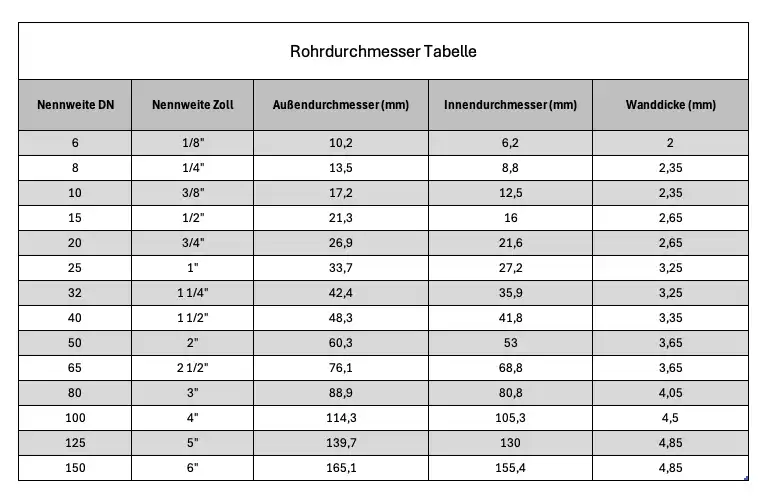

Die folgende Rohrdurchmesser-Tabelle stellt die gängigen Rohrgrößen übersichtlich gegenüber. Sie zeigt die Beziehung zwischen DN, Nennweite in Zoll, sowie Außen-, Innendurchmessern und Wanddicke in Millimetern.
Download der Tabelle
Hier können Sie die Rohrdurchmesser-Tabelle als Excel-Datei, PDF oder für Google Sheets herunterladen.
Bei Gefallen freue ich mich über eine kleine Spende!
Rohrdurchmesser-Tabelle für Google Sheets
Häufige Fragen zu Rohrdurchmessern (FAQ)
Ist DN gleich Millimeter?
Nein. DN ist eine genormte Bezeichnung und kein direktes Längenmaß.
Warum entspricht 1 Zoll nicht 25,4 mm Rohrdurchmesser?
Die Zollangabe bezieht sich nicht auf den tatsächlich messbaren Durchmesser, sondern auf eine historisch gewachsene Größenbezeichnung.
Welcher Durchmesser ist für den Durchfluss entscheidend?
Für den Durchfluss ist der Innendurchmesser maßgeblich.
